隨著能源危機的日益加重及人們對環境保護意識的增強，太陽能光伏發電技術和風能發電技術越來越受全球各國重視，光伏及風能并網發電系統的數量、規模和應用規模都在不斷擴大，但由于該系統長期暴露于戶外，隨著雷雨季節的到來，室外設備及監控系統經常遭受雷電的損壞，造成一定的經濟損失。為確保光伏、風能并網發電系統安全可靠運行，做好該系統的雷電防護顯得尤其重要。

光伏電站防雷配置：

1、直接雷擊防護

在電站適當部位安裝TG-IF提前預放電接閃桿，將電站設備或人員處于接閃桿保護范圍內，同時在機房房頂做接閃帶或接閃網格。接閃桿和接閃帶可共用同一地網，接地電阻應小于10歐姆，有條件的情況下可盡量小。

2、感應雷防護

（1）電站電力傳輸

在各太陽能電池板電力匯流箱中安裝TG-FB/4W60防雷器，在直流配電柜中安裝TG-F/3DC1000防雷器。

（2）電站控制設備

①在電站控制機房配電箱中安裝TG-FB/4W60電源防雷器，其他分配電箱中安裝TG-FC/4R40電源防雷器。

②設備所用拖線板使用TG-Z10/6防雷插座，機架PDU選擇TG-Z20/8機架式電源防雷插座，設備輸出到室外的信號線根據接口類型選擇加裝TG-MCP/24或TG-C1000信號防雷器。

（3）信號傳輸線路

對于圖像監控，在其攝像機前端安裝TG-AVC24三合一攝像機防雷器，在監控室機柜信號進線端安裝TG-MV視頻信號防雷器，以及在監控室電源取電處安裝TG-FC/2R40電源防雷器。

3、接地系統

（1）防雷接地共用一組接地裝置，其接地電阻按其中最小值確定。

（2）當突然電阻率較高，降阻有困難時，采用換土，加降阻劑或者采用TG型接地模塊來到達降阻的目的。

（3）整個系統內的設備外殼，電纜屏蔽層均需良好接地。

風能電站防雷配置：　

1、直接雷擊防護

槳葉上的接閃器要通過金屬連接帶連接到中間部位，然靠后可靠地引入大地，機艙頂部可加裝合適的接閃桿以防止雷電擊中機艙。

機房區域可架設TG-IF避雷針，房屋頂部架設接閃帶。

2、感應雷防護

（1）電站控制設備

①在機艙控制柜內電機電源輸出端安裝TG-FB/4W100風電專用電源防雷器，從測風系統和遠端控制系統進入機艙的信號線要安裝合適的信號防雷器如TG-C1000，TG-MCP/24。

②在機艙控制系統、變槳系統電源配電箱中安裝TG-FB/4W60電源防雷器，其他分配電箱中安裝TG-FC/4R40電源防雷器。

③在電站變頻柜輸入端安裝TG-FB專用風電防雷器，控制柜安裝TG-FB/2W60電源防雷器，其他分配電柜安裝TG-FC/4R40或TG-FC/2R40電源防雷器。

④設備所用拖線板使用TG-Z10/6防雷插座，機架PDU選擇TG-Z20/8機架時防雷插座。

（2）信號傳輸線路

①設備輸出到室外的信號線根據接口類型選擇加裝TG-MCP/24或TG-C1000防雷器。

②對于圖像監控，在其攝像機前端安裝TG-AVC24三合一攝像機防雷器，在監控室機柜信號進線端安裝TG-MV視頻信號防雷器，以及在監控室電源取電處安裝TG-FC/2R40電源防雷器。

3、接地系統

（1）防雷接地共用一組接地裝置，其接地電阻按其中最小值確定。

（2）整個系統內的設備外殼，電纜屏蔽層均需良好接地。

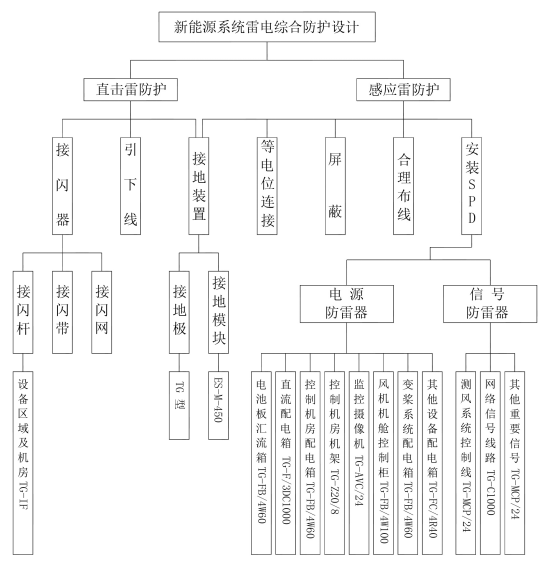

雷電防護示意圖：
