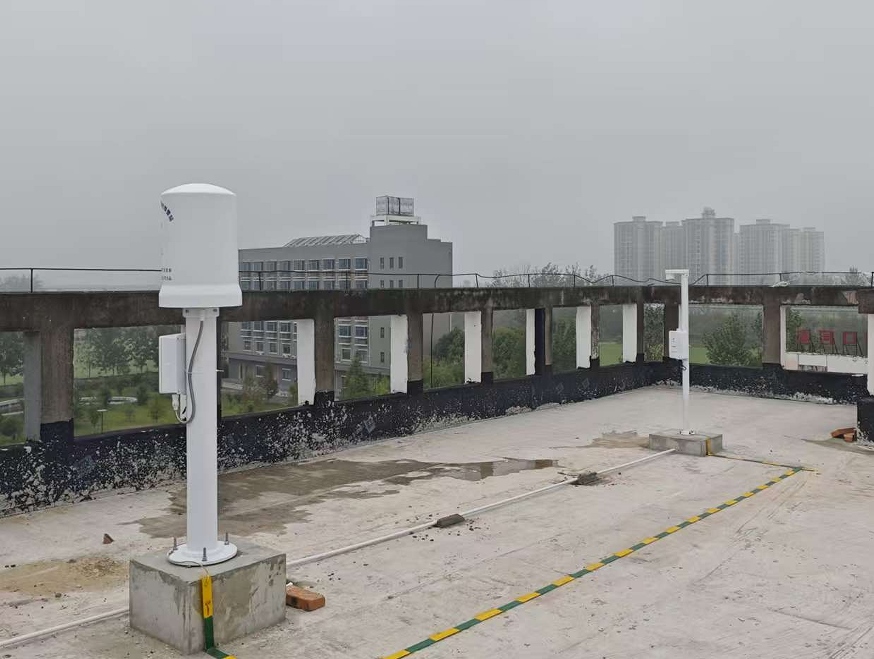

化工園區集中了大量危險化學品生產、儲存設施，雷電是引發火災、爆炸等重大事故的主要自然誘因之一。為提升園區主動防御能力，依據《雷電預警與安全防護智能在線監測系統》標準，建設本雷電預警監測系統（型號：ZP-AEFI01）。

1、系統架構

系統由雷電探測模塊、數據采集與處理單元、預警發布終端、數據交互平臺四部分組成：

雷電探測模塊：實時監測地面靜電場強度，具備抗雷擊、過電壓保護，壽命≥3年。

數據采集與處理單元：實現電場數據的濾波、分析、預警判斷。

預警發布終端：顯示屏（綠/黃/橙/紅四色）及蜂鳴報警器。

數據交互平臺：支持與省應急廳、全國危化品風險監測預警平臺對接。

2、關鍵技術指標

3、三級預警機制

系統基于靜電場值（kV/m）及地閃回?fù)艟嚯x實施分級預警：



預警過程中，終端顯示屏對應顏色變化，蜂鳴器頻率由緩慢→中等→急促遞增。

4、數據管理與交互

本地存儲：雷電預警歷史數據（含時間、等級、電場值、區域）保存≥5年，支持統計、查詢、分析。

上級對接：通過標準API接口與省應急廳風險監測平臺、全國?；繁O(jiān)測預警平臺實時同步預警信息。

5、系統符合性與可靠性

適配《雷電預警與安全防護智能在線監測系統》規范。

探測模塊內置雷擊及過壓保護，適用于戶外惡劣環境。

預警算法綜合電場變化率、地閃定位數據，降低誤報率。

本系統滿足化工園區重大危險源雷電預警的技術要求，具備三級分級預警、提前時間充足、報警率高、數據可追溯、平臺互聯等特點，可有效支撐園區雷電安全防控與應急聯動。
